Studi Kasus Rental Mobil Angga Kahaerul

-
1. Entitas yang di dapatkan yaitu :
  • ·         Pelanggan
  • ·         Mobil
  • ·         Perentalan
  • ·         Mobil_disewa

2.  Atribut untuk setiap Entitas
·         Entitas Pelanggan memiliki Atribut :
1.       Id_pel
2.       jenis_datadiri
3.       nm_lngkp
4.       alamat
5.       notelp
6.       jaminan
·         Entitas Mobil memiliki Atribut :
1.       Id_mobil
2.       Nm_mobil
3.       Tipe_mobil
4.       Jenis_mobil
5.       Warna_mobil
6.       No_plat
7.       Harga_sewa

·         Entitas rental memiliki Atribut :
1.       Id_rental
2.       Id_mobil
3.       Id_pel
4.       bayar
5.       Tgl_pembayaran
6.       Tgl_pengembalian
·         Entitas menyewa
1.       Id_sewa
2.       Id_pel
3.       Id_rental
4.       Id_mobil
5.       hrg_byr
6.       status

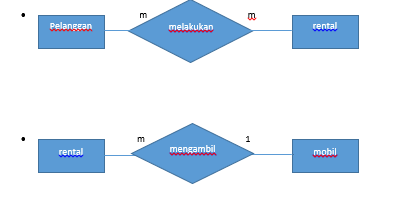

3. Relasi Antar Entitas
·












4. . Kardinalitas Antar Entitas
·






5. Primary Key dan Foreign Key
·         Tabel Pelanggan
Primary Key : id_pel
·         Tabel Mobil
Primary Key : id_mobil
·         Tabel Rental
Primary Key : id_rental
·         Table_menyewa
Primary Key : id_sewa

Foreign Key
tabel rental : id_pel
tabel menyewa : id_mobil,id_rental,id_pel

6. ERD















7. Kamus Data


Tabel Pelanggan : Id_pel+jenis_datadiri +nm_lngkp+alamat+notelp+jaminan

·         Id_pel   :  1{numerik} 9
·         jenis_datadiri  :   1{varchar} 20
·         nm_lngkp :    1{varchar} 30
·         alamat : 1{varchar} 30
·         notelp : 1{numerik} 13
·         jaminan : 1{varchar} 30

Tabel Mobil memiliki Atribut : Id_mobill+Nm_mobil +Tipe_mobil+Jenis_mobil+Warna_mobil+No_plat

·         Id_mobil :  1{numerik} 9
·         Nm_mobil  :   1{varchar} 20
·         Tipe_mobil :    1{varchar} 30
·         Jenis _mobil: 1{varchar} 30
·         Warna_mobil : 1{varchar} 13
·         No_plat : 1{varchar} 10
·         Harga Sewa : 3{numerik} 30

Tabel rental memiliki Atribut : Id_rental+id_mobil +id_pel+bayarl+tgl_pembayaran+Tgl_pengembalian

·         Id_rental : 1{numerik} 9
·         Id_mobil : 1{numerik} 9
·         Id_pel : 1{numerik} 9
·         Bayar : 3{numerik} 30
·         Tgl_pembayaran : 1{datetime} 8
·         Tgl_pengembalian : 1{datetime} 8

Tabel menyewa : id_sewa+Id_rental+id_mobil +id_pel+hrg_bayar+status

·         Id_sewa : 1{numerik} 9
·         Id_pel : 1{numerik} 9
·         Id_rental : 1{numerik} 9
·         Id_mobil : 1{numerik} 9
·         hrg_byr : 3{numerik} 30
·         status : 1{varchar} 9









8. Tabel Basis Data
pelanggan
Id_pel
Jenis_datadiri
Nm_lngkp
alamat
notelp
jaminan








Mobil
Id_mobil
Nm_mobil
Tipe_mobil
Jenis_mobil
Warna_mobil
No_plat
Harga_sewa








rental
Id_rental
Id_mobil
Id_pel
bayar
Tgl_pembayaran
Tgl_pengembalian








menyewa
Id_sewa
Id_pell
Id_rental
Id_mobil
Hrg_byr
status
